현대적인 건물 설계에서 전단 벽은 바람 및 지진 하중과 같은 측면 힘에 저항하는 데 중요한 구조적 요소입니다. 전단 벽의 재료 선택은 건물 성능, 안전 및 비용에 큰 영향을 미칩니다. 엔지니어링 목재 부품, 특히 구조 합판은 고강도, 치수 안정성 및 효율적인 제조를 결합하기 때문에 전단 벽 어셈블리에 점점 더 많이 사용되고 있습니다.
합판은 여러 층의 목재 베니어 또는 라미네이션을 인접한 입자 방향과 결합하여 제조 된 패널입니다. 이 교차 적층 구조는 합판에 우수한 전단 용량, 높은 강성 계수 및 박리 및 뒤틀림에 대한 내성을 제공합니다. 전단 벽에 사용될 때, 합판 패널은 전단력을 기초로 전달하고, 다이어프램 작용을 제공하며, 건물의 측면 하중을 견딜 수있는 능력을 향상시킵니다.
엔지니어링 합판은 일부 전단 벽 응용 분야에서 전통적인 OSB 또는 구조 목재에 비해 장점을 제공합니다. 더 나은 패스너 유지, 패널 전체에 더 균일 한 강도, 하중 하에서 비틀림 또는 굽힘 위험 감소, 디자인에서 예측 가능한 행동. 예를 들어, Fuqing의 F8 구조 합판은 페놀 포름 알데히드 접착제, 수분 함량 8-12%, 다중 두께 및 너비/길이 최대 1200/2700 mm와 같은 사양을 가지고 있습니다.
1. 패널 두께 및 학년
전단 벽에 사용되는 합판의 두께는 설계 전단력, 스터드 간격, 패스너 패턴 및 엔드 앵커리지와 일치해야합니다. 예를 들어, 합판 두께는 로딩 및 코드 요건에 따라 9 mm 에서 최대 18mm (또는 그 이상) 까지 변할 수 있다.
2. 고정과 앵커리지

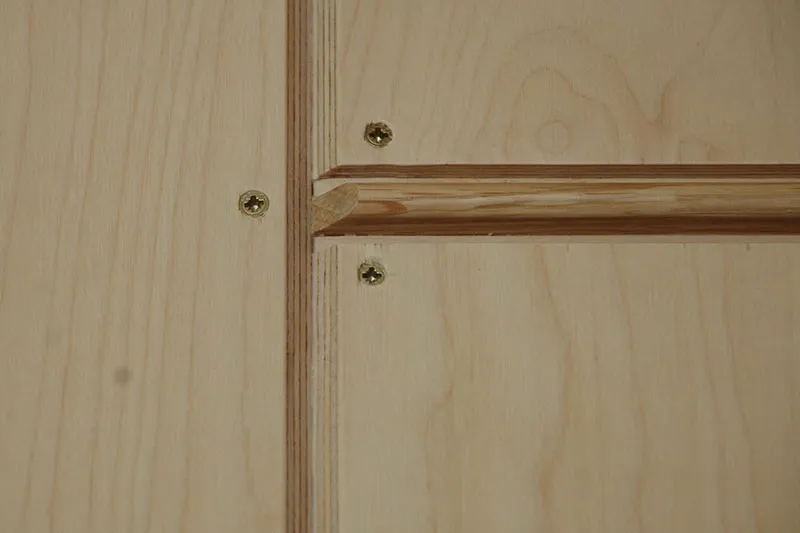

합판이 프레임에 고정되는 방법과 프레임이 힘을 기초로 전달하는 방법이 중요합니다. 패스너 크기, 간격, 에지-거리 및 프레이밍 부재 강도는 전단 하중을 지지해야 한다. 엔지니어링 패널은 제조업체의 테스트 데이터 및 구조 코드에 따라 고정 할 때 가장 잘 작동합니다.
3. 패널 오리엔테이션 및 합류
패널은 적절하게 배향되어야 하고, 하중 경로가 연속되도록 조인트는 엇갈리게 배치되어야 한다. 겹치거나 적절하게 상세한 가장자리는 응력 농도를 감소시킵니다.
4. 수분 제어 및 본드 품질
전단 벽은 때때로 건물 외피의 일부로 작용하기 때문에 합판은 습기가 높아지더라도 결합 무결성을 유지해야합니다. 방수 접착제 및 제어 된 수분 함량을 사용하여 장기 내구성을 보장합니다.
5. 코드 및 표준 준수
합판 패널이 구조용으로 평가되고 올바른 구조 표준을 충족하며 전단 벽 응용 프로그램에 대해 테스트되었는지 확인하십시오. 전문가는 공급 업체의 테스트 인증서 및 디자인 테이블을 참조해야합니다.
두께는 항상 설계 부하 및 제조업체 데이터에서 파생되어야하지만 몇 가지 일반적인 지침이 적용됩니다.
가벼운 주거용 전단 벽: 스터드 간격이 작고 하중이 보통 할 때 9-12mm 합판으로 충분할 수 있습니다.
중간 상승 또는 강한 하중: 15mm ~ 18mm 패널이 필요할 수 있습니다.
높은 전단 수요 영역 또는 대형 프레임 모듈: 21mm-25mm 구조 합판이 지정 될 수 있으며, 이는 Fuqing과 같은 제조업체의 일부 구조 합판 두께 범위와 일치합니다.
전단 벽에 엔지니어링 된 합판을 사용하면 건물 설계자와 건축업자에게 측면 하중 저항을위한 신뢰할 수있는 고성능 다목적 솔루션을 제공합니다. 두께, 접착제 유형, 패널 등급, 고정 일정 및 세부 사항을 올바르게 지정하면 합판 전단 벽 시스템은 장기적인 안정성, 구조적 안전성 및 효율적인 구성을 제공 할 수 있습니다. Fuqing은 알려진 사양 및 인증이있는 구조 합판을 제공하여 현대적인 전단 벽 디자인을보다 간단하고 견고하게 만듭니다.
측면 안정성이 필요한 프로젝트의 경우 전단 벽에 합판을 지정하고 공급 업체 데이터 및 건물 코드에 따라 설계를 평가하고 두께를 확인하는 것이 좋습니다. 엔지니어링 합판은 전통적인 외장 재료가 아니라 현대 목재 및 혼합 재료 구조에 필수적인 구조 빌딩 블록입니다.
