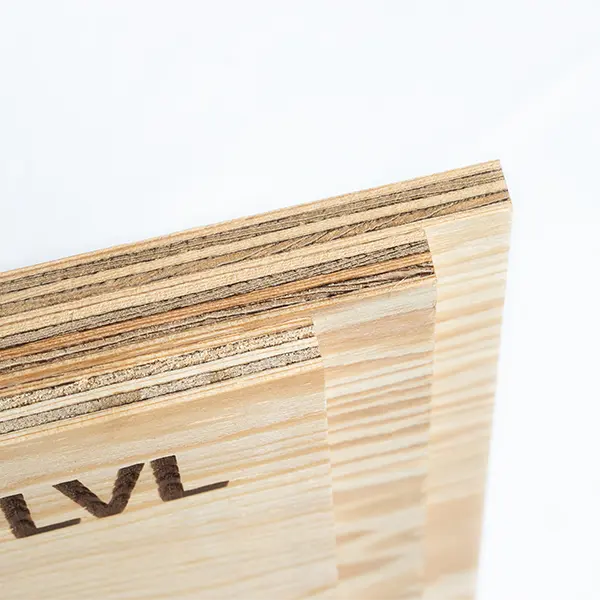

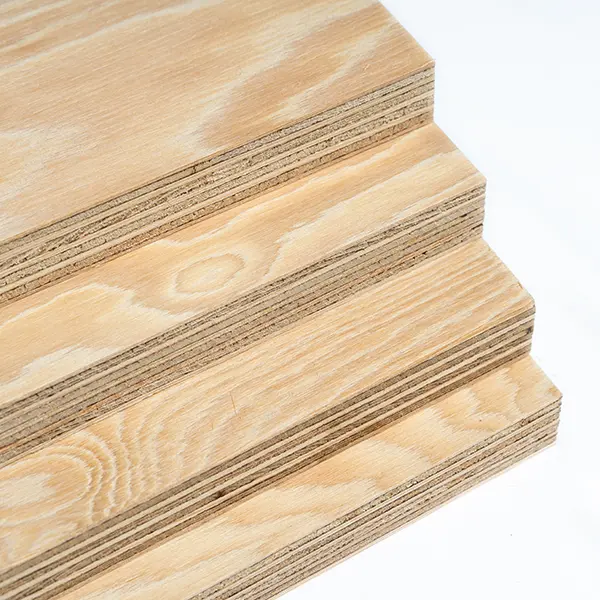

F11 구조 합판은 뛰어난 강도, 안정성 및 다양성을 제공하는 건설의 구조적 적용을 위해 설계되었습니다. 표면에 걸쳐 일관된 강도와 강성으로 무거운 하중에 대한 안정적인 지원을 제공하고 시간이 지남에 따라 뒤틀리거나 줄어드는 것을 방지합니다. 가볍고 설치가 쉽고 추가 지원없이 장거리에 걸쳐 있으며 안전 및 성능에 대한 관련 산업 표준을 충족하므로 다양한 건설 프로젝트에서 선호하는 선택입니다.
구조 공학 및 건축 분야에서 전단 벽은 특히 지진 활동이나 강풍이 발생하기 쉬운 지역에서 건물에 안정성과 강도를 제공하는 데 중요한 역할을합니다. 지진이나 강한 바람과 같은 사건에서 발생하는 측면 힘에 대응하기 위해 노력하는 건물의 측면 힘 저항 시스템의 필수 구성 요소입니다.
전단 벽은 벽 평면에 평행 한 측면 힘에 주로 저항하는 건물 구조의 수직 요소입니다. 이러한 힘으로 인해 건물이 수평으로 흔들리거나 변형 될 수 있습니다. 건물의 설계 내에 전단 벽을 전략적으로 통합함으로써 엔지니어는 이러한 측면 힘을 견딜 수있는 능력을 크게 향상시킬 수 있습니다.
콘크리트 전단 벽: 일반적으로 철근 콘크리트로 만들어지며 제자리에 주조되거나 프리 캐스트됩니다. 콘크리트 전단 벽은 견고하며 측면 힘에 대해 우수한 강성과 강도를 제공합니다.
벽돌 전단 벽: 벽돌 또는 콘크리트 벽돌 장치를 사용하여 건설 된이 벽은 측면 힘에 저항하는 데 효과적입니다. 그러나 그 성능은 건축 및 재료의 품질에 영향을받을 수 있습니다.
강철 전단 벽: 강철 전단 벽은 측면 강성과 강도를 제공하는 강철 패널 또는 어셈블리로 구성됩니다. 그들은 종종 고층 건물 및 산업 구조에서 사용됩니다.
목재 전단 벽: 일반적으로 목재 프레임 건물에서 발견되는 목재 전단 벽은 합판 또는 지향 스트랜드 보드 (OSB) 피복을 사용하여 측면 하중에 저항합니다.
전단 벽은 지붕과 바닥에서 건물의 기초로 바람이나 지진 하중과 같은 측면 힘을 전달하여 기능합니다. 이 힘의 전달은 과도한 측면 흔들림 또는 변형을 방지하여 구조적 손상 또는 고장을 유발할 수 있습니다.
전단 벽의 중요성은 건물의 전반적인 안정성과 강성을 향상시키는 능력에 있습니다. 그들은 건물의 측면 하중 저항 시스템에 크게 기여하여 극한 사건 동안 구조적 붕괴의 위험을 줄입니다.
전단 벽으로 설계 할 때 엔지니어는 다양한 요소를 고려해야합니다.
위치: 전단 벽은 일반적으로 효율성을 극대화하기 위해 건물 모서리, 가장자리 또는 건물 코어를 따라 배치됩니다.
간격 및 연속성: 측면 힘의 균일 한 분포를 보장하기 위해 전단벽의 적절한 간격 및 연속성이 중요합니다.
개방: 전단 벽 내의 개방은 구조적 무결성을 유지하기 위해 신중하게 설계되어야합니다.
재료 특성: 전단 벽에 사용되는 재료의 유형 및 특성은 측면 하중 하에서 성능에 영향을 미칩니다.
전단 벽은 특히 지진 활동이나 강풍이 발생하기 쉬운 지역에서 건물의 안정성과 안전에 필수적입니다. 구조 설계에서의 효과적인 사용은 건물의 측면 힘을 견딜 수있는 능력을 향상시키고 전반적인 구조적 탄력성에 기여합니다. 엔지니어들은 자연 재해 및 환경 문제에 직면하여 더 안전하고 탄력적 인 구조를 만들기 위해 전단 벽 설계 및 건설 기술을 계속 혁신하고 있습니다.
합판은 건축 및 목공 프로젝트에 광범위하게 사용되는 다목적 건축 자재입니다. 특정 응용 분야에 합판을 선택할 때 정격 합판과 구조 합판의 차이점을 이해하는 것이 중요합니다. 각 유형에는 고유 한 특성과 목적이 있으므로 다양한 건설 요구 사항에 적합합니다.
정격 합판은 품질 및 의도 된 용도에 따라 등급이 매겨지고 라벨이 지정된 합판을 말합니다. 그레이딩 시스템은 전형적으로 결함의 수, 코어 갭, 두께 변화, 및 전체 외관과 같은 인자들을 고려한다. 공통 등급 시스템에는 미국 합판 협회 (APA) 와 같은 조직에서 설립 한 시스템이 포함됩니다.
외부 등급 합판: 이 유형의 합판은 실외 용으로 설계되었으며 습기, 날씨 및 습도에 대한 노출을 견딜 수 있습니다. 그것은 종종 외장, 지붕 데크 및 외부 클래딩과 같은 응용 분야에 사용됩니다.
내부 등급 합판: 내부 등급 합판은 습기에 대한 노출이 최소 인 실내 응용 분야에 적합합니다. 가구, 캐비닛, 바닥 바닥 및 장식 판넬에 일반적으로 사용됩니다.
해양 합판: 해양 합판은 습기에 저항하도록 특별히 설계되었으며 보트 빌딩, 부두 및 기타 해양 구조물과 같이 합판이 물에 노출되는 응용 분야에 사용됩니다.
구조용 합판은 구조적 응용에 대한 특정 강도 및 강성 요구 사항을 충족하도록 특별히 설계되고 제조됩니다. 바닥, 벽 및 지붕과 같은 건물 구성 요소에 하중을 운반하고 구조적 지원을 제공하도록 설계되었습니다.
구조 등급: 구조 합판은 굽힘 강도, 강성 및 전단 강도를 포함한 강도 특성에 따라 등급이 매겨집니다. 일반적인 구조 등급에는 sheathing (e.g., PS1-09), 이는 벽 및 지붕 피복 및 언더 레이먼트에 적합합니다 (e.g., underlayment Exposure 1), 바닥재 및 밑바닥 목적으로 사용됩니다.
교차 적층 목재 (CLT): CLT는 교대 입자 방향과 함께 적층 된 여러 층의 목재 베니어로 구성된 구조 합판 유형입니다. CLT 패널은 뛰어난 강도와 치수 안정성을 제공하여 대량 목재 건물과 같은 대규모 건설 프로젝트에 이상적입니다.
품질 및 외관: 등급 합판은 특정 응용 프로그램의 외관 및 품질에 중점을 두는 반면 구조 합판은 강도와 하중 방지 기능을 우선시합니다.
용도: 정격 합판은 실내 및 실외 프로젝트를 포함하여 광범위한 응용 분야에 사용되는 반면 구조 합판은 주로 강도와 강성이 중요한 구조 구성 요소에 사용됩니다.
환경 고려 사항: 합판을 선택할 때 습기 노출, 기상 조건 및 의도 된 하중 요구 사항과 같은 환경 요인을 고려하십시오.
정격 및 구조 합판은 건설 및 목공에서 뚜렷한 목적을 제공합니다. 정격 합판은 다양한 실내 및 실외 응용 분야에 적합한 품질 및 의도 된 용도에 따라 등급이 매겨집니다. 대조적으로, 구조 합판은 건물 및 기타 하중 지지 구조물의 구조 부품에 대한 특정 강도 및 강성 요구 사항을 충족하도록 설계되었습니다. 이러한 차이점을 이해하는 것은 프로젝트에 적합한 합판을 선택하고 내구성, 성능 및 안전을 보장하는 데 필수적입니다.
합판 전단 벽은 건물이 바람 및 지진 응력과 같은 측면 힘을 견딜 수 있도록 돕는 중요한 구조적 특징입니다. 구조적 무결성과 성능을 유지하려면 합판 전단 벽을 다양한 요소를 염두에두고 설계해야합니다. 다음은 합판 전단 벽 설계를위한 중요한 요소 및 권장 관행에 대한 요약입니다.
1. 전단 벽 기본 사항 이해
디자인 세부 사항에 뛰어 들기 전에 전단 벽의 기본 사항을 파악하는 것이 중요합니다. 전단 벽은 건물의 기초에 측면 힘을 전달하여 지진 발생 또는 강풍 동안 수평 이동을 줄이고 구조적 안정성을 유지하는 데 도움이되는 수직 요소입니다.
2. 전단 벽 레이아웃 및 위치 결정
엔지니어링 요구 사항 및 건축 고려 사항에 따라 건물의 프레임 워크 내에서 전단 벽을 전략적으로 식별하고 배치합니다. 전단 벽은 일반적으로 건물 끝, 모서리 및 건물 코어를 따라 위치하여 측면 하중에 대한 최대 저항을 제공합니다.
3. 적절한 합판 패널 선택
디자인에 지정된 구조적 요구 사항을 충족하는 합판 패널을 선택하십시오. 합판은 전단력에 효과적으로 저항하기에 충분한 두께와 강도를 가져야 한다. 구조 적용에 적합한 APA 등급 Sheathing 또는 유사한 합판 등급을 사용하는 것을 고려하십시오.
4. 패널 오리엔테이션 및 설치를 고려하십시오.
전단 벽 구성 및 적재 조건에 따라 합판 패널 (수직 또는 수평) 의 방향을 결정하십시오. 적절한 패스너가있는 합판 패널을 적절하게 설치하여 프레임 부재에 단단히 부착하십시오. 패널 간격 및 패스너 배치에 대한 제조업체 권장 사항을 따르십시오.
5. 통합 경계 요소
하중 전달을 강화하고 뒤집기를 방지하기 위해 전단 벽 끝 및 교차로에 홀드 다운, 앵커 볼트 및 구조 프레임과 같은 경계 요소를 포함합니다. 측면 하중 하에서 안정성을 보장하기 위해 전단 벽을 기초에 적절하게 고정하십시오.
6. 전단 벽 용량 평가
적용된 하중, 건물 치수 및 재료 특성에 따라 합판 전단 벽의 설계 전단 용량을 계산하십시오. 구조 분석 소프트웨어 또는 엔지니어링 계산을 사용하여 최적의 성능을 위해 합판 패널의 필요한 두께와 크기를 결정하십시오.
7. 주소 벽 개구 및 침투
구조적 무결성을 유지하기 위해 전단 벽의 벽 개구부 및 침투를 최소화하십시오. 개구부를 피할 수없는 경우 프레임 부재 또는 특수 하드웨어를 사용하여 힘을 재분배하는 개구부 주변의 추가 보강을 고려하십시오.
8. 건물 코드 준수 보장
합판 전단 벽을 설계 할 때 지역 건축법, 규정 및 설계 표준을 준수하십시오. 해당 코드 준수를 보장하고 전단 벽 설계의 적절성을 확인하기 위해 자격을 갖춘 구조 엔지니어의 지침을 구하십시오.
9. 품질 관리 및 테스트 수행
합판 전단 벽의 적절한 설치를 확인하기 위해 건설 중 품질 관리 계획을 구현하십시오. 전단 벽이 성능 요구 사항을 충족하고 예상되는 측면 하중을 견딜 수 있도록 정기적 인 검사 및 테스트를 실시하십시오.
